拱形屋面的板長計算

作者：無梁拱廠家出處：拱形屋面人氣：2694 發表時間：2019-09-11 22:28:46

隨著跨度的不同，彩鋼板大棚的拱度也有所差別，因此，在施工前，必須針對施工的實際跨度進行計算，以確定加工后的彩鋼板的長度。

計算依據參照表1，根據江西某化工廠股份有限公司甲類倉庫的現場情況，廠房跨度15米，長度48米，720平方米。

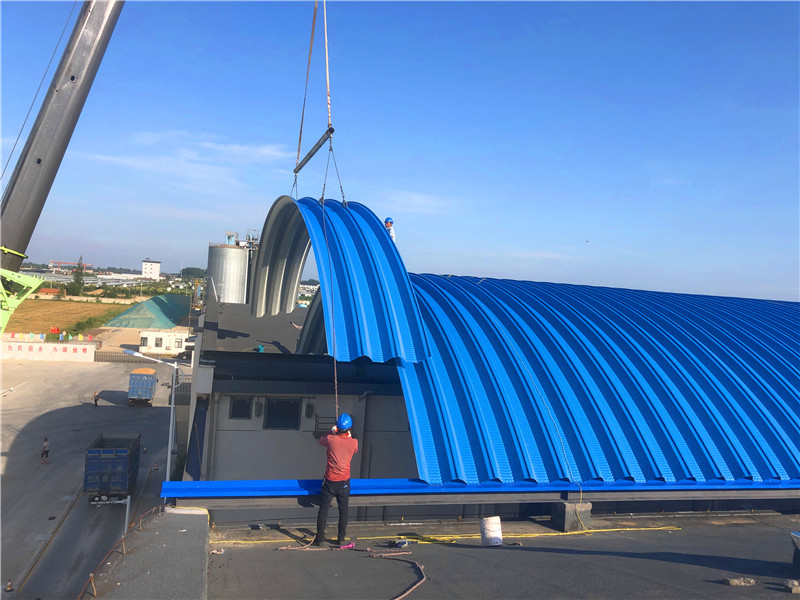

下圖正在吊裝的是15米跨度的拱形屋面，可以看到圓弧形的瓦邊必然是比跨度大的！

對15m跨度進行拱形屋頂直板的計算步驟如下：

15米跨度的實際彩鋼板屋蓋跨度為：

根據表1，高跨比取0.2，拱高為15m×0.2＝3m

根據跨度與拱高算得，彩鋼板實際每跨長度為：16.45m

考慮壓紋過程中2～3％的長度損耗，15米跨度屋蓋的單塊彩鋼板的加工長度取16.5米。

由于施工場地狹窄，前后左右進退兩難，故根據施工現場的實際情況，需要在主干道進行施工，封路3到4天，否則沒有場地進行太空瓦的壓型、生產。

施工期間會在封路路段樹立安全警示標志，杰達鋼構的施工人員會配合與廠區負責人員，安全文明施工，如有需要盡量規避廠區工作車輛。
